激光加工刀具斷屑槽（PCD/PCBN）：精密制造的核心工藝與技術指標解析

斷屑槽作為硬質合金、PCD、PCBN 數控刀具的關鍵核心結構，主要布置于刀具前刀面，直接控制切削過程中切屑的卷曲、變形、斷裂與順暢排出。合理的斷屑槽結構可有效杜絕切屑纏繞工件、劃傷已加工表面、燒刀崩刃等問題，大幅提升切削穩定性與刀具使用壽命。

傳統磨削、電火花刻槽等加工方式，存在應力大、輪廓單一、精度差、易產生微裂紋等缺陷，無法滿足復雜異形斷屑槽的生產需求。而激光精密加工憑借非接觸式去除、微米級精度、熱影響小、柔性化強等優勢，現已成為數控刀片、合金刀具斷屑槽加工的主流工藝。

本文結合實際激光加工斷屑槽實物，系統闡述激光加工原理、加工流程，并明確刀具斷屑槽各項關鍵技術指標要求。

一、激光加工刀具斷屑槽工藝原理與加工優勢

1. 加工原理

利用高能量密度脈沖激光束，經光路聚焦后作用于刀具前刀面指定區域，通過瞬間高溫使刀具材料發生汽化、熔融與等離子體剝離，配合同軸吹氣系統吹除熔渣與粉塵，按照預設軌跡分層刻蝕、去除材料，精準成型各類異形斷屑槽結構。激光加工全程無機械接觸、無切削力，特別適合硬質合金、超硬刀具脆性材料加工。

2. 核心加工優勢

（1）無機械應力損傷：非接觸加工，杜絕刀片崩口、微裂紋、擠壓變形，保留刀具基體強度；

（2）加工精度極高：激光光斑精細，槽型尺寸、位置、輪廓精度可達微米級，批量一致性好；

（3）復雜槽型隨心加工：可加工圓弧槽、星形槽、階梯槽、異形復合型斷屑槽，適配不同材質切削；

（4）加工質量優異：熱影響區域小，槽壁光滑無毛刺、無重鑄層，減少積屑瘤產生；

（5）生產柔性強：無需定制模具與電極，改圖即可換槽型，適配多品種、小批量量產。

?

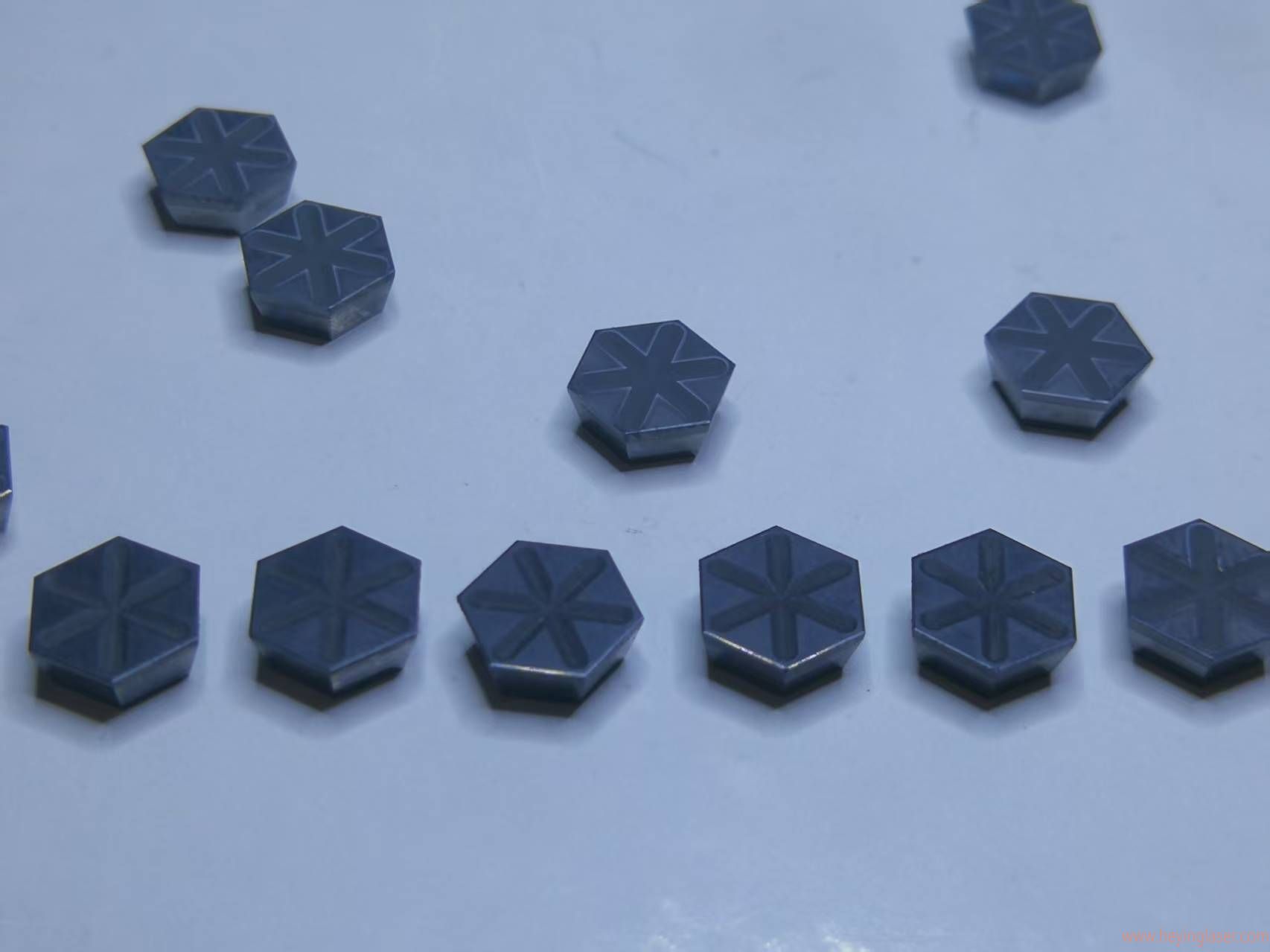

圖 1 激光加工成型合金刀片星形斷屑槽實物圖說明：為量產成品刀具斷屑槽，槽型輪廓清晰、圓角過渡均勻，多刃槽型一致性高，是激光加工典型成品展示。

二、刀具斷屑槽激光完整加工流程

1、工件前期處理，合金刀片進行除油、除塵、清潔處理，保證刀具表面激光吸收率均勻，避免出現燒蝕不均、槽位發黑等缺陷。

2、程序建模與參數設定，根據刀具材料（硬質合金 / PCD/PCBN），以及刀具斷屑槽圖紙，導入 CAD 槽型輪廓，匹配刀具材質設定激光功率、脈沖頻率、掃描速度、分層層數、吹氣壓力等核心工藝參數。

例如皮秒激光加工 PCD 斷屑槽時，單脈沖能量密度、掃描重疊率需精確匹配，避免材料石墨化。

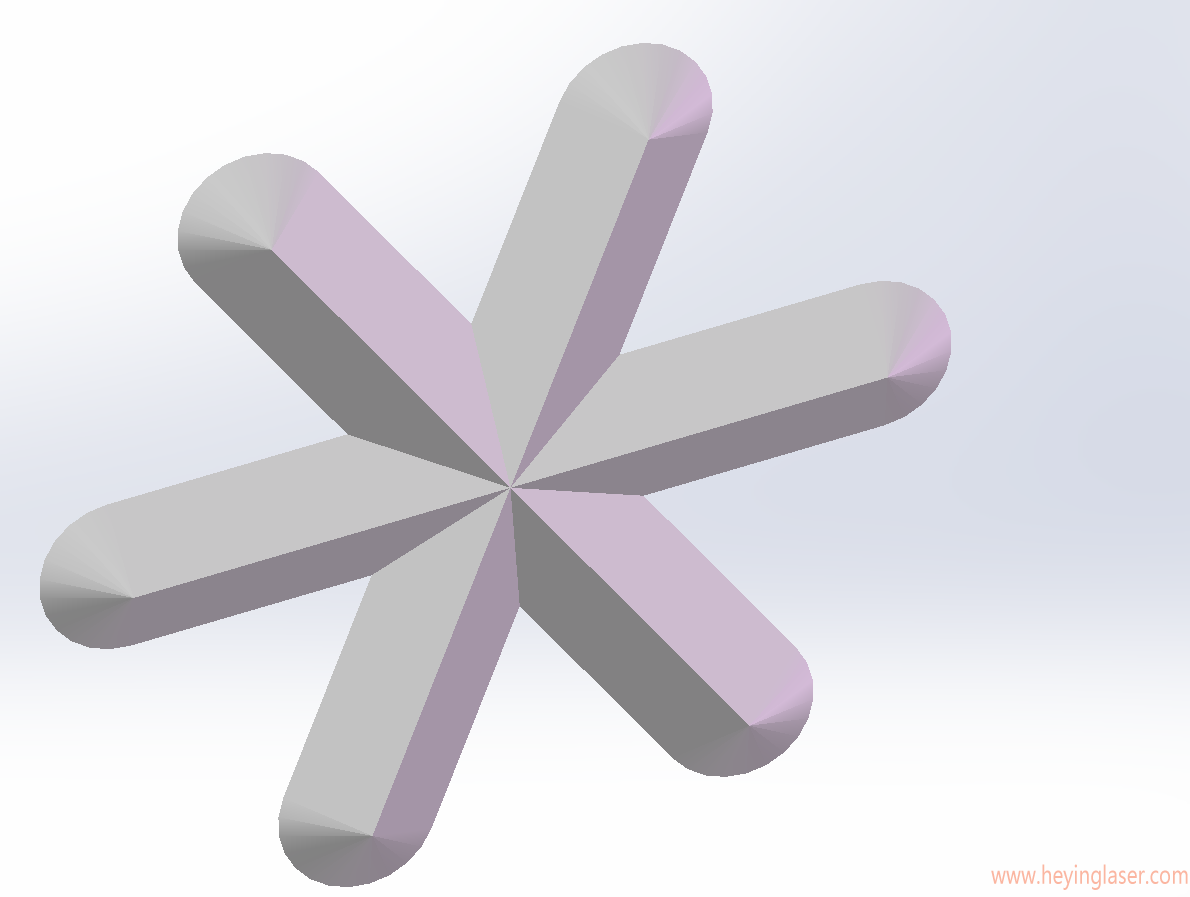

圖 2 刀具斷屑槽設計輪廓示意圖說明：斷屑槽加工原始設計圖紙，包含槽深、槽寬、圓角、傾角等關鍵參數，為激光路徑編程唯一依據。

3、高精度定位裝夾，采用精密工裝 + 視覺定位系統，自動識別刀刃基準，鎖定斷屑槽與刃口距離，保證槽位位置精度。

4、激光分層掃描刻蝕，激光按照規劃路徑分層逐層去除材料，多層慢速加工降低熱堆積，搭配高壓吹氣實時排渣，防止熔渣粘連槽壁。

圖 4 微鏡下斷屑槽微觀檢測圖說明：微觀視角檢測槽壁粗糙度、圓角過渡、刃口完整性，是把控?cái)嘈疾奂庸べ|(zhì)量的關鍵檢測手段。

三、刀具斷屑槽關鍵技術指標要求

1. 幾何尺寸精度要求

（1）槽寬尺寸公差：整體槽寬誤差≤±0.02mm，刃口處槽邊寬窄一致；

（2）槽深尺寸公差：最大槽深誤差≤±0.01mm，深淺均勻，無局部過切、淺切；

（3）槽型輪廓度：實際加工槽型與理論圖紙輪廓偏差≤0.01mm，曲線順滑無拐點、無臺階；

（4）槽位位置度：斷屑槽距離切削刃邊線位置誤差≤±0.02mm，同一刀片多槽對稱一致；

（5）斷屑槽傾角 / 反屑角：角度公差≤±1°，角度決定切屑流向，需嚴格匹配加工材料。

?

2. 表面質量技術要求

（1）槽壁表面粗糙度：Ra≤0.4μm，內壁光滑，降低切屑摩擦阻力；

（2）熱影響區控制：硬質合金 / 超硬刀具熱影響層厚度≤10μm，無表層碳化、發黑、裂紋；

（3）刃口質量：斷屑槽邊緣無崩刃、無毛刺、無鋸齒狀缺陷，刃口完整完好；

（4）無殘留雜質：槽內無熔渣、粉塵、附著物，清潔度滿足刀具涂層前置要求。

3. 使用性能指標要求

（1）斷屑性能：匹配鋼件、不銹鋼、鋁件、鑄鐵等常用材料，切屑卷曲規則，斷屑均勻，無長條纏屑；

（2）排屑性能：槽內無死角結構，排屑順暢，高速切削下無堵屑、積屑問題；

（3）結構強度：斷屑槽加工后不削弱刀尖與刃口強度，粗加工沖擊工況下無崩刀、斷裂現象；

（4）批次穩定性：同型號刀具斷屑槽參數統一，切削表現一致，批量刀具互換性強。

四、激光斷屑槽工藝應用與質量控制

針對不同刀具材質需差異化調參：硬質合金刀具采用納秒激光通用工藝；PCD、PCBN 超硬刀具需采用冷加工激光（皮秒或者飛秒），防止材料石墨化、熱損傷。同時結合加工工況定制槽型：塑性材料選用寬淺圓弧槽，脆性材料選用窄深加強型斷屑槽。依托激光設備自動化定位、程序化加工優勢，可實現刀具斷屑槽標準化、規?；a(chǎn)，大幅提升刀具綜合切削性能。

五、結語

刀具斷屑槽是決定數控刀具切削能力的核心結構，激光加工技術完美解決了傳統工藝的各類短板，可高精度、高效率完成各類復雜斷屑槽成型。嚴格遵循斷屑槽幾何精度、表面質量、使用性能三大技術指標，配合成熟的激光加工工藝，能夠穩定產出高品質合金刀具，滿足機械加工高效率、高穩定性、高精度的生產需求。

寫在最后：PCD刀具用超快激光器（皮秒即可，飛秒更好），PCBN刀具用納秒激光器即可完成。

隨著激光技術的不斷發展，皮秒、飛秒激光在超硬刀具斷屑槽加工中的應用，將進一步推動刀具性能的提升，為高效精密切削提供更可靠的工藝支撐。

?
